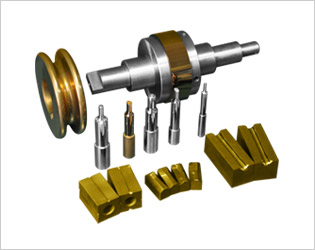

超硬工具

アイコン超硬合金材質と機械的性質表

Gタイプ 一般的な合金 FGタイプ 耐蝕、耐摩耗合金 CIMタイプ 耐蝕、耐衝撃合金 UMタイプ 超微粒子合金 UMFタイプ 耐蝕超微粒子合金 FSAタイプ 超々微粒子合金 UHタイプ 超高硬度合金 HTCタイプ 超耐熱、耐蝕性合金 NMAタイプ 非磁性合金

※上のボタンのクリックにより、下の表が入れ替わります。

Gタイプ 一般的な合金
材質CIS記号比重 g/cm³硬度 HRA抗折力 MPa圧縮強度 MPa
G1AVM2015.092.823706100
G1VM2015.192.029805930
G2VM3014.790.833605020
G3VM4014.790.032404700
G4VM4014.589.032204400
G5VM5014.287.231604070
G6VC6013.985.529003290
G6.5VC7014.084.527003200
S6VC7013.684.528503120
G7VC7013.684.027503040
S7VC7013.583.527002900
G8VC7013.483.026902750
G9VC7013.182.025302530
G10VC8012.981.025302430

標準的な合金で、高硬度、高弾性率、高圧縮強度などのすぐれた性質を持ち、耐摩耗、耐衝撃等を要求する様々な分野に適用できます。

FGタイプ 耐蝕、耐摩耗合金
材質CIS記号比重 g/cm³硬度 HRA抗折力 MPa圧縮強度 MPa
FG1VM2015.092.524506080
FG2VM3014.691.532405250
FG3VM3014.691.031604850
FG4VM4014.490.031404480
FG5VM5014.188.331404100

結合相強化剤を添加し、腐蝕の原因となるC0相を固溶強化することにより、耐熱、耐蝕性を向上させた合金。特にワイヤーカットによる電蝕や研磨後の腐蝕を防止します。また、結合相を強化したことにより、チッピング、熱クラックの発生が減少します。

CIMタイプ 耐蝕、耐衝撃合金
材質CIS記号比重 g/cm³硬度 HRA抗折力 MPa圧縮強度 MPa
CIM1VC3014.288.230804000
CIM2VC5013.987.030403360
CIM3VC6013.685.529203160
CIM4VC7013.484.328802960
CIM5VU7013.183.026602800
CIM6VU7012.882.025802750

結合相を強化し、中粒~粗粒のWCを用いることにより、耐蝕性、耐衝撃性を向上させた合金。Gタイプの冷間鍛造工具(G5~G8)を改良。耐熱、耐蝕性も兼ね備えています。

UMタイプ 超微粒子合金
材質CIS記号比重 g/cm³硬度 HRA抗折力 MPa圧縮強度 MPa
UM1VF2014.592.526206280
UM2VF3014.291.233505980
UM3VF4013.990.536904890
UM4VF4013.789.538504330
UM5VF5013.187.036703450

超微粒のWCを用いた合金で、高硬度、高強度であり、耐微少チッピング性に優れています。特に耐摩耗性を要求される工具、シャープエッジを要求される分野に適しています。

UMFタイプ 耐蝕超微粒子合金
材質CIS記号比重 g/cm³硬度 HRA抗折力 MPa圧縮強度 MPa
UMF1VF1014.493.027506300
UMF2VF2014.192.033406170
UMF3VF3013.891.036305350
UMF4VF4013.690.539205100
UMF5VF5013.087.740204160

UMタイプの結合相を強化することによってUMタイプの優れた特性をさらに向上させた合金。また、腐蝕の原因となるCo結合相を強化していますので、ワイヤーカットによる電蝕や研磨後の腐蝕を防止します。

FSAタイプ 超々微粒子合金
材質CIS記号比重 g/cm³硬度 HRA抗折力 MPa圧縮強度 MPa
FSA1VF1014.694.031407300
FSA2VF1014.593.542506650
FSA3VF1014.493.043506250
FSA4VF2013.992.043606000

超微粒のWCを用いた合金です。UMタイプよりも、さらに微粒化することで、高い抗折力と耐摩耗性、優れた刃立ち性を持っています。

UHタイプ 超高硬度合金
材質CIS記号比重 g/cm³硬度 HRA抗折力 MPa圧縮強度 MPa
UH10VF1013.894.722907320
UH20VF1013.393.528307190

WCより硬い炭化物を分散させることにより、従来の超硬では得られなかった高硬度を実現しました。さらに耐蝕性および高温下での強度に優れており、耐摩耗性や焼付防止効果を発揮します。

HTCタイプ 超耐熱、耐蝕性合金
材質CIS記号比重 g/cm³硬度 HRA抗折力 MPa圧縮強度 MPa
HTC1RF3013.691.527305540
HTC2RU7013.784.522902940

従来の結合相に耐熱性金属を添加固溶させた合金。非常に耐熱、耐蝕性に優れ、高温下での使用を要求される工具等に適しています。

NMAタイプ 非磁性合金
材質CIS記号比重 g/cm³硬度 HRA抗折力 MPa圧縮強度 MPa
NMAANM4014.290.033004650
NMABNM5014.288.532004270
NMA20NF3014.090.844004860
NMA30NF4013.688.535504460
NMA60NM6013.786.533503460
NMA70NM7013.584.533003070

磁性を無くした合金で、磁性体材料の加工等に適しています。また、従来の結合相とは違い、Niを主体としている為、耐熱、耐蝕性に優れています。

アイコン超硬伸線ダイス

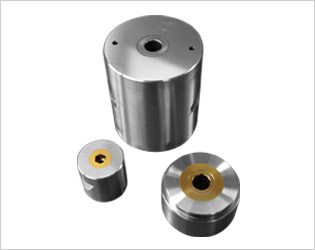

超硬伸線ダイスの写真

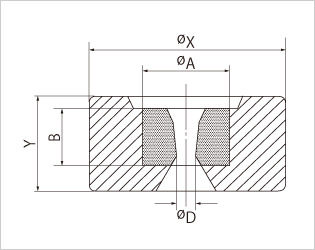

超硬伸線ダイスの図形

ダイス穴の角度は伸線材質及び伸線条件によって形状はそれぞれ異なるため、設計の誤った形状では十分なる成績を挙げることが出来ません。弊社のダイスは最高の性能を発揮するために物理的性質、伸線速度、減面率等の諸条件をそれぞれに適合した形状をもっています。

標 準 W 型 (軟質材料用)
(m/m)
型番号Dの範囲ニブ寸法ケース寸法
ABXY
W10.2~0.764247
W20.7~1.8962412
W31.8~31283015
W43~515104220
W55~720145524
W67~925186028
W79~1230227035
W812~1535258540
W915~18402710045
W1018~24503012550
W1124~30603514560
W1230~36704017570
W1336~44804519580
W1444~52905021590
W1552~621005023090
W1662~721105024090
W1772~801205026090
W1880~901305028090
W1990~10014050300100
W20100~11015050300100
標 準 W 1 0 0 型 (硬質材料用)
(m/m)
型番号Dの範囲ニブ寸法ケース寸法
ABXY
W1010.2~0.764247
W1020.7~1.5962412
W1031.5~2.51283015
W1042.5~415104220
W1054~620145524
W1066~825186028
W1078~1030227035
W10810~1335258540
W10913~16402710045
W11016~20503012550
W11120~26603514560
W11226~32704017570
W11332~38804519580
W11438~46905021590
W11546~541005023090
W11654~641105024090
W11764~741205026090
W11874~841305028090
W11984~9414050300100
W12094~10415050300100
